XZM旋振磨
XZM旋振磨的用途:
该产品是新开发的超微粉粉碎机械,粉碎范围广,适用于化工、染料、橡胶制品、胶木、陶瓷、农药、医药、建材、化妆品等行业。适用间断、连续、干湿式各种形式粉磨作业。
该机粉磨效率高,粉磨介质碰撞次数是普通球磨机的50倍,粉磨速度高于普通球磨机的10~30倍,密封性能好,无粉尘溢散,能耗低,安装简单,维修方便,采用橡胶衬板和非金属介质,基本实现无铁磨损。可对易燃易爆物料进行间断粉磨,并可充氮气保护。
XZM旋振磨工作原理和结构特点:

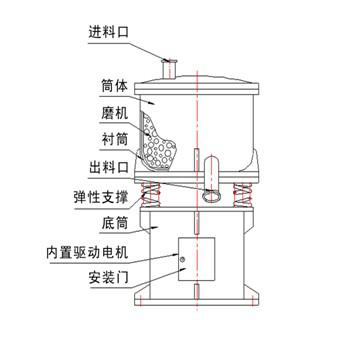

本机主要由底架支筒、磨筒、衬板、研磨介质、激振器、支撑弹簧、驱动电机等部分组成。
1、底架支筒通过支撑弹簧把机体弹性托起,并保持驱动电机与振动主体挠性联接距离不变。
2、磨筒是磨机振磨的工作体,用以盛装磨破介质和研磨物。
3、激振器用以把电机的转动力矩转化为磨机的周期振动。
4、衬板紧贴于磨筒内壁,用以研磨过程中对主机磨筒的保护。
5、支撑弹簧用以使磨机机体处于弹性状态,并基本隔绝机体旋转工作时对底座的振动冲击。
6、磨破介质是磨机的研磨主体,用以对物料的冲击研磨。
7、驱动电机,给磨机振磨提供能量。
接通电源,驱动电机通过挠性联轴节带动激振器旋转,产生足够的激振力,使磨机机体进入环行周期振动状态,振摆冲力被连续传递到装入磨筒内的全部物料上(即介质和受磨物料上),通过磨破介质与受磨物料之间的互相冲击,把受磨物料振碎研细。
XZM旋振磨主要技术参数:
型号 |
装入容量(L) |
产量(kg/h) |
出料粒度(mm) |
电机功率(kw) |
振动强度(g) |
振幅(mm) |
XZM-φ600 |
20 |
100-200 |
0.2~0.045 |
2.2-3 |
10~14 |
4.5~6 |
XZM-φ900 |
70 |
350-800 |
5.5-7.5 |
|||
XZM-φ1200 |
150 |
500-1500 |
11 |

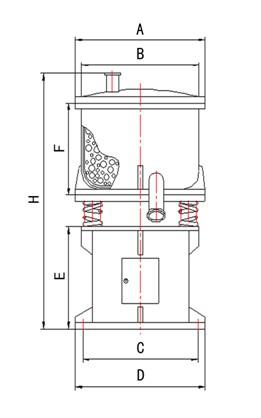

XZM旋振磨主要尺寸:
型号 |
装入容量(L) |
H |
A |
B |
C |
D |
E |
F |
XZM-φ600 |
20 |
~1000 |
650 |
600 |
550 |
600 |
520 |
380 |
XZM-φ900 |
70 |
~1450 |
1000 |
900 |
800 |
900 |
663 |
450 |
XZM-φ1200 |
150 |
~1800 |
1300 |
1200 |
1150 |
1300 |
1000 |
600 |
注:本公司对所有技术资料保留修改的权力
