一．概述

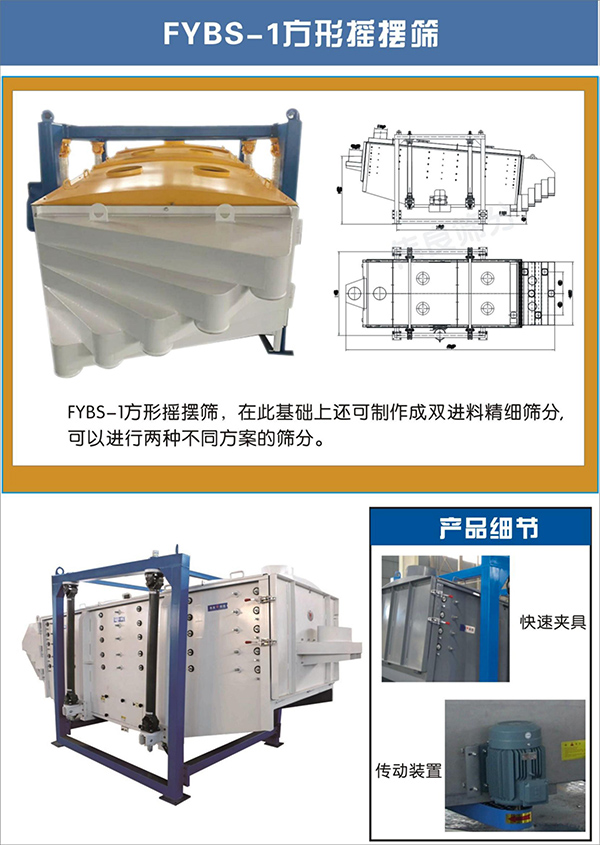

    FYB系列方形摇摆筛采用吊挂式结构，一种具有高精度、大产量的筛分设备。用户在使用过程中可以在一定范围内通过增减主轴转速和激振力的大小完成不同物料的筛分需求。本筛机采用全封闭结构，筛网通常采用两侧张紧方式固定，安装方便。通常为5层、3层设计，可以一次性筛分6种或4种规格物料，也可以安装一层筛网使用。

二．产品特点

1.设计合理，结构简单，运行平稳；

2.每层筛网均有筛网防堵清理装置，筛分机在工作状态下连续不停地对筛网进行清理，保证筛网不堵孔，延长运行周期；

3.密封效果好，噪音小，无粉尘，提升车间工作环境；

4.往复回旋式的运动方式快速的将物料分散筛分；

5.无垂直振动，对基础的动载很小，筛网寿命长。

三．工作原理

从筛机摇动体即筛箱运动轨迹来看，方形摇摆筛又称往复筛，其驱动装置所产生 的振动力是一绕定轴方向呈一定规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据FYBS-1方形摇摆筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置（倾斜角度为0-5度）。

FYBS-1方形摇摆筛的工作原理为:筛机启动后，筛机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作定向跳跃式运动，期间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，完成筛分工作。

四．适用行业

石英砂、化工（化肥、树脂、三聚氰胺、纯碱等）食品（淀粉、食盐、砂糖、奶粉等）冶金、非有色金属、有色金属、磁性材料等。

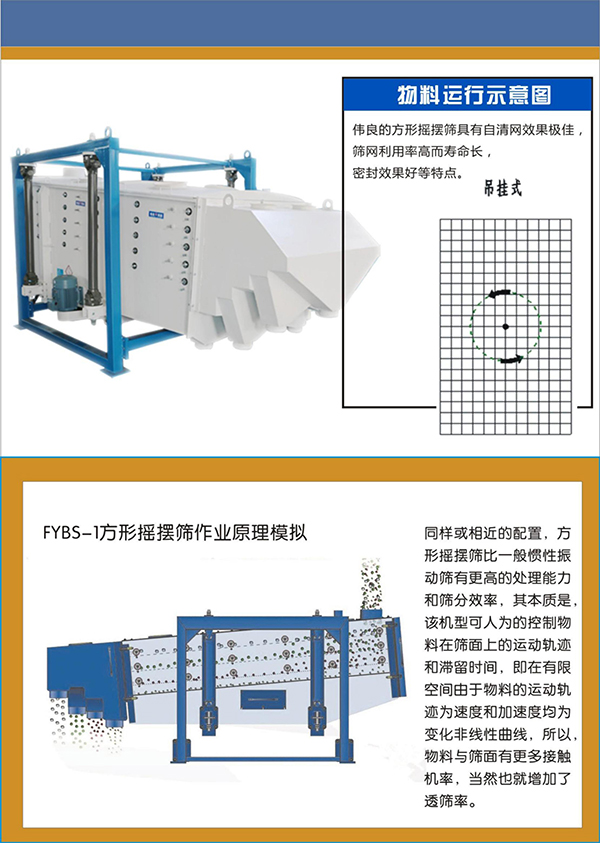

五．工作示意图

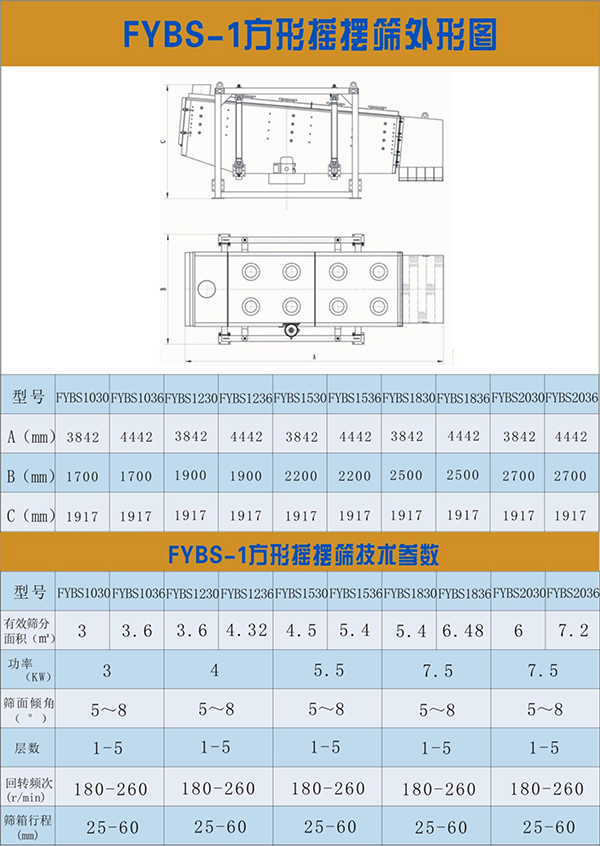

六．外形尺寸标准

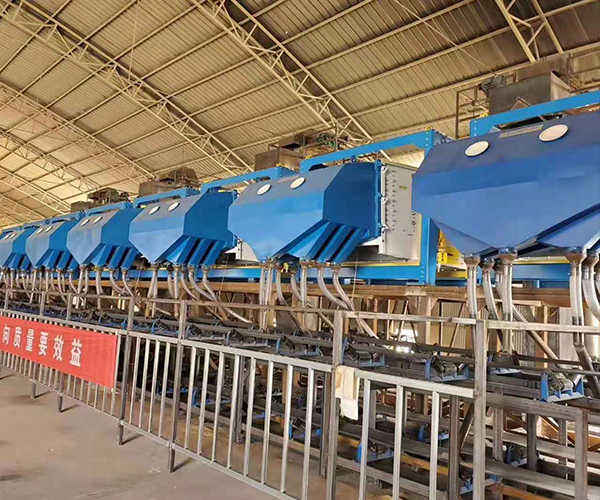

1.方形摇摆摇和直线筛实物图对比
