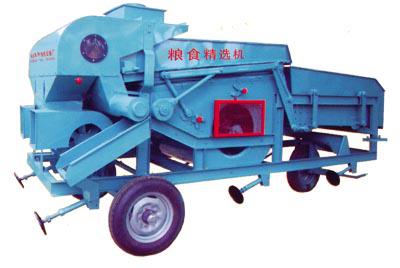

粮食筛选机





2.简介:

TYLJ型系列粮食筛选机是我公司结合市场需求自主研制开发的新型粮食精选设备,该系列设备适用于精选小麦玉米、豆类、茶种等粮食作物,具有很强除尘清理、比重分级筛选和分级筛选等一机多用的功能。相对于同类型产品,该系列设备有如下优点:对不同种类粮食中的破碎棒芯和与粮食颗粒同等体积的轻杂物质可清除99%,对粮食中的发霉变质颗粒可清除80%以上。该系列设备适用于粮食处理中心、种子加工基地、农场、饲料厂、粮食收购网点适用。

TYLJ型粮食筛选机根据筛选产量不同有TYLJ-8、 TYLJ-15 、TYLJ-30 和TYLJ-50四种规格型号。

现以每小时喂入量50吨的TYLJ-50型粮食筛选机为例,进行详细介绍。

3.TYLJ-50粮食筛选机技术参数:

(1)配套动力:Y132S1-4三项异步电动机   11KW  14400r/min

(2)主风机:转速822r/min

(3) 吸风风机:型号(30K4-11No4 转速2480r/min

(4)比重分离台参数:



水平倾角

6°30′

有效面积

1500mm*1200mm

频率

400/min

振幅

24mm

连杆倾角

32°

32°

32°



(5)振动筛选器参数:

上层筛板水平倾角

-30°30

有效面积

1500mm*1200mm

中层筛板水平倾角

-10°

频率

400/min

下层筛板水平倾角

-10°

振幅

16mm

(6)机器较大外形尺寸:

 5240mm*2500mm*2170mm

4.工艺流程:

待清理的毛粮由专用配套机械(如绞龙输送机或皮带输送机或斗式提升机)提升,从下粮斗的入口喂进,通过散料器,将物料分散流入散料箱,再通过半封闭散料箱的散料板将物料完全分散开,经过三层散流板逐层跌落使物料逐渐变薄,将夹杂的粉尘震荡起来,双叶除尘风机通过吸风口和预除尘管道把粉尘吸出,完成预除尘过程;物料继续下行,进入比重分离台筛板面,再次震荡起少量残留的粉尘,双叶风机的另一个扇叶经过吸风口和吸风罩壳将筛面的粉尘吸出,完成第二次除尘过程。分离台往复运动,在主风机气流作用下,使进入的毛粮呈悬浮状态并产生扩散运动;由于本工艺采用比重原理,物料中混杂的各种不同物质按比重和形状的不同,呈上下层分明的分布,在筛面倾角和反向气流的粘性作用下,使筛面分离后的粮食和杂质产生反向差速运动,完成清杂分离过程;表面杂质做反向运动,由除杂绞龙收集排出,粮食沿筛面在重力抛掷下向前移动,进入分级振动筛选器一层筛面进行分级筛选,粮食中夹杂的粗杂物质留存于筛面,由粗杂出口排出机外,粮食颗粒通过筛面跌入第二层筛面;第二层筛板的孔径与粮食颗粒基本相等,这样就使较小的细小杂质、碎粒和秕粒通过筛面,跌入第三层筛面,精选后饱颗粒留存于筛面在筛体的振动下直线向前运动,由净粮出口排出进行打包或输送粮仓;第三层筛孔不到粮食颗粒的1/2,粮食颗粒能够留存于筛面,在净粮出口与第二层的留存物会;能够通过该层筛面的物质是细小杂质和粮食的碎屑,通过细杂通道由细杂口排除机外,可以随机装袋。



TYLJ-15粮食筛选机技术参数:

主要技术参数:

1、生产率:每小时5—15吨(指喂入量);

2、功率:5.5KW;

3外型尺寸:4515*1907*1820(长*宽*高)

4、机器重量:1300KG











另外一种设备:



型号

电机功率(kw

外型尺寸(mm)长××

TYLF

6.99

5100×1900×2940



TYLF型风筛清选机(不带比重选)
原理 用途 特点
    该机的风选功能主要是靠立式空气筛选来完成的,他根据种子的空气动力学特性,按照种子和杂质的临界速度的不同,通过调整气流的速度,实现分离目的,较轻的杂质被吸入沉降室集中排出,较好的种子通过空气筛选后进入振动筛。振动筛分上下两层筛,设有三种出口,可分别将大杂、小杂和获选种子排出(特殊要求可按装三层四层筛,设有四种出口,多用于分级)。振动筛的分选原理是按照种子的几何尺寸特性确定的,种子的种类和品种不同各尺寸有所不同,选择更换不同规格的筛片,就能满足分选的要求,
    该机广泛用于种子加工和农副产品处理行业,对谷物种子、林木种子、牧草种子、油料种子和商品粮等,均有良好的清选效果,农副产品、小杂粮的出口加工(如绿豆、红小豆、黄豆、葵花子、瓜子等)亦可使用。
    该机所使用筛片,是用优质的冷轧钢板冲制形成,精度高寿命长,橡胶球清筛机符合流行趋势,采用振动电机做振源,所需振幅、振动方向角调整方便、准确。该机技术成熟,指标效率高、易操作、维护简单、工作可靠、经济效益显著。
