SZR型热矿振动筛工作原理与结构特点：

1.SZR型热矿筛为座式安装，采用双轴振动器振动。双轴振动器两根轴由两台电动机分别带动做反向自同步旋转，使筛箱产生直线振动。电动机安装在筛箱侧面的固定支架上，故电动机不参振。
2.电动机和双轴振动器之间，两台双轴振动器之间均采用万向联轴器连接，万向联轴器同时具有角度和长度的补偿作用，可以满足筛机工作时电动机和激振筛的相对位移要求。
3.SZR型热矿筛均配备二次隔振系统，对基础的动负荷较小，使用于有隔板减振要求，安装高度允许的场合。
4.SZR型热矿筛筛箱的侧板与横梁采用优质耐热不锈钢（或优质耐热钢）制造，主板和侧板之间，侧板和横梁的连接采用环槽铆钉铆接，连接紧固可靠。
5.SZR型热矿振动筛工作时筛板与高温物料接触，要求有较好的耐磨、耐热性能，故采用耐热合金铸钢。工作时筛板会受热膨胀，筛板固定装置采用斜插紧固，并设有热补偿机构，可保证工作温度状态下，筛板固定牢靠，筛板折装也比较方便。


SZR系列热矿振动筛技术参数表

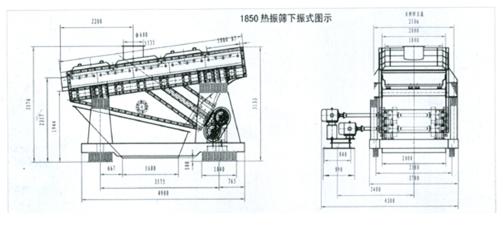

SZR系列热矿振动筛外型尺寸表

SZR系列热矿振动筛安装与调试
a、安装前，要把现场基础与筛子安装图对照检查，预埋钢板的平面度误差≤3mm。
b、安装前，根据筛子从下到上的顺序进行安装，每一个环节都调整到初步合格的状态之后，再进行下一环节的安装。
c、筛子安装完毕，调整好相对位置，一次与二次减振弹簧均呈垂直状态，电动机轴线应低于激振器轴线   3-5mm，再把电机支架、弹簧底座与预埋钢板点焊焊牢。
d、要求两台电机转向必须相反，激振器偏心块处于同一相位。
e、振动筛空载运行4-6小时，要求筛体运行平稳，无摇摆与异常响声，检查筛板、激振器的紧固状况。
SZR系列热矿振动筛使用与维护
a、筛机应避免带料启动，使用前清理b、在筛子工作过程中，如发现运转不平稳，有异常声音或其他不正常的状况时，应立即停车检查。
c、经常检查螺栓连接情况，若有松动立即拧紧。
d、振源的调整、使用和维护，请参照振源使用说明书。（振动电机使用3个月后加油一次，激振器每月加油一次，半年一小修，一年一大修）。
e、弹簧易积聚粉尘杂质，影响弹簧正常工作，应经常清洗筛机周围及机上杂物。
