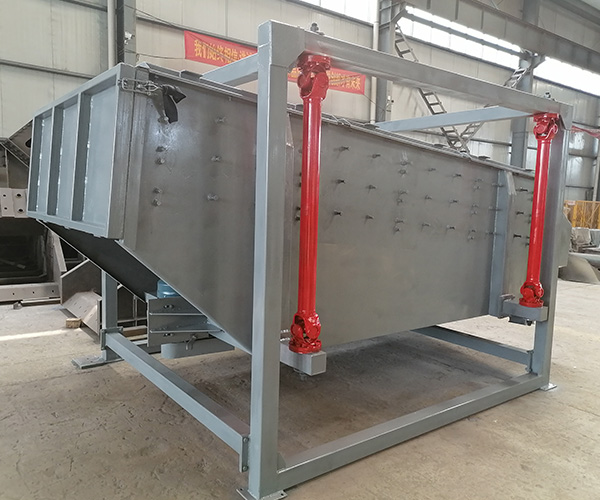

方形摇摆筛的运动形式

  方形摇摆筛在宽度方向结构上是对称的,因此在寻找质心时,质心可以简化到垂直于筛面的垂直平面上。由于方形摇摆筛承载件承受着筛箱的力,因此需要尽可能保持其原有的结构形状,以如实反映筛箱的实际力,因此承载件不能随意简化或忽略。对于工艺配件,由于其主要功能不是提高结构强度,在建设有限元模型时可以忽略不计。
  方形摇摆筛箱的梁、弹簧支撑梁和侧板主要通过铆钉与法兰板连接。为了保证模型的准确性,模型的所有部件都必须连接在一起。摆动筛在有限元模型中各部分的连接是通过公共区域实现的。在划分网格时,这些公共区域的节点会自动重叠,形成公共节点。方形摇摆筛可以看作是空间板梁的组合结构,许多摆动筛可以通过计算壳单元和梁单元的数量来缩短。然而,由于方形摇摆筛梁单元在有限元模型中被抽象成一条直线,梁与侧板的接触面也被简化为一个点,导致接触部分的应力值急剧增加,计算结果不准确。
  方形摇摆筛的运动形式是平面运动。根据方形摇摆筛的力,筛箱应沿激振方向直线振动。但是,摆动筛在工作过程中会受到许多不确定因素的影响,导致筛箱可能产生三维空间的运动。因此,有限元模型应考虑弹簧的横向刚度。由于橡胶弹簧与支撑梁通过箍连接,弹簧单元与弹簧支撑梁连接时采用创建刚性区域法。
